در یکی از مقالات دیگر “نحوه بالانس فن” ما در مورد محاسبه وزن آزمایشی به صورت ریاضی صحبت کردیم – با استفاده از وزن آزمایشی و مکان، برای محاسبه مقدار و مکان وزن اصلاحی، که باید نا بالانسی را اصلاح کند. بیشتر ابزارهای بالانس کننده امروزی، محاسبات را برای شما انجام می دهند. حتی اگر این ابزارها وزن و مکان تصحیح را محاسبه می کنند، خوب است که درک درستی از نحوه انجام محاسبات داشته باشید.
به یاد داشته باشید که یک وزنه اصلاحی بالانس فن برای یک نقطه سنگین است، یعنی شما می خواهید وزنه اصلاحی با نیروهای نا بالانسی مقابله کند. و یک راه آسان برای توضیح آن استفاده از نمودار برداری یا قطبی است. بسیاری از ما «تایمرهای قدیمی» با استفاده از نمودار قطبی اصلاحات تعادلی را انجام دادیم.
در ادامه نحوه انجام آن آمده است:
- ما یک نمودار قطبی می گیریم و روتور خود را می چینیم. در مثال ما از یک فن (8) تیغه ای استفاده می کنیم. برای نشان دادن تیغه ها، 8 خط را با فاصله 45 درجه از هم قرار دهید (با رنگ قرمز نشان داده شده است). آنها را پشت سر هم شماره گذاری کنید و جهت چرخش را یادداشت کنید.

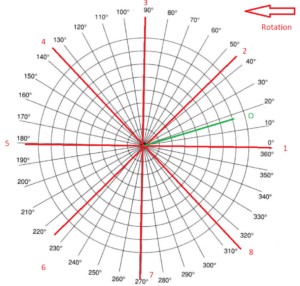

- در مثال ما، ارتعاش اصلی ما 0.36 اینچ در ثانیه در 18 درجه است (به رنگ سبز نشان داده شده است). O=.36 آی پی @ 18 درجه
- یک خط از مرکز نمودار می کشیم، در مورد ما، هر دایره نشان دهنده 0.05 آی پی است. بنابراین خطی به طول 7.2 واحد یا “دایره” در 18 درجه می کشیم.
- وزن آزمایشی (TW) را اضافه می کنیم. برای ما 50 گرم در 180 درجه است.
- فن را دوباره راه اندازی می کنیم، و اندازه می گیریم. لرزش ما اکنون O+T=.26 IP @121 درجه است.

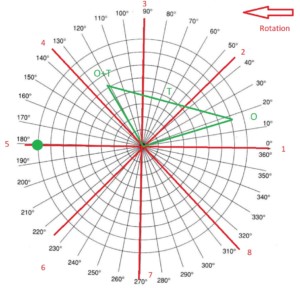

- یک خط از O به O+T می کشیم، برچسب “T” را به آن می زنیم. طول خط “T” را با استفاده از مقیاس مشابه دایره ها اندازه گیری می کنیم. در مورد ما T=10.4 واحد طول دارد.
این هم شماره های ما:
لرزش اصلی (O)=.36 @ 18 (7.2 واحد)
وزن آزمایشی (TW) = 50 گرم. @ 180 درجه
وزن اصلی + آزمایشی (O+T) = 0.26 @ 121 درجه
T= (طول 10.4 واحد)
برای محاسبه اندازه وزن اصلاحی خود از این فرمول استفاده می کنیم:
وزن تصحیح = وزن آزمایشی x (اصلی / طول خط T) یا CW=TW x O/T)
CW=50 x (7.2 واحد/10.4 واحد)
وزن اصلاحی ما 34.6 گرم است.
حالا برای تعیین مکان. در نمودار ما، رفتن از خط “O” به “O+T” در خلاف جهت عقربه های ساعت، با تغییر زاویه ای 106 درجه است. وزن اصلاحی خود را 106 درجه در جهت مخالف قرار می دهیم (180-106 درجه = 74)وزن آزمایشی خود را حذف می کنیم و وزن اصلاحی خود را 34.6 گرم در 74 درجه اضافه می کنیم.این ریاضی است. ما همچنین می‌توانیم با ادامه این روند نموداری، بالانس فن را حتی نزدیک‌تر کنیم. اما حالا مشکل دیگری داریم. دقیقا در 74 درجه تیغه ای وجود ندارد. ما باید وزنه را تقسیم کنیم تا دو وزنه جداگانه با نا بالانسی مقابله کنند. ما یک تیغه در 45 درجه و یکی در 90 درجه داریم. خوشبختانه، بیشتر ماشین های متعادل کننده می توانند تقسیم وزن را محاسبه کنند. یک روش گرافیکی نیز برای انجام این کار وجود دارد که به آن روش متوازی الاضلاع می گویند.
